Log Heater & Shear/Saw
압출 수율을 8% 향상시킬 수 있습니다.
Extrusion productivity can be increased by 8 %
-
1. 정확한 길이로 billet를 절단함으로 butt를 최소화하여 압출 수율이 4% 향상됩니다.
Billet cutting accuracy is improved, increasing the productivity by 4%2. Shear 절단에서는 chip이 발생하지 않으므로 압출 수율이 1% 향상됩니다.
Chips from shear cutting process is minimized, increasing the productivity by 1%3. 반분 절단 공정에 의해 압출 수율이 3% 향상됩니다.
Double cutting process is enabled for any long billet castings, increasing the productivity by 3%4. Billet를 일정한 온도로 가열함으로 금형의 수명이 늘어납니다.
Billet heating temperatures are more accurately controlled, resulting in a longer DIE lifespan
Standard Specification
| LOG SIZE | BILLET | PRODUCTION | TOTAL AREA | LOG HEATER | HEATING | HEATING | ELECTRIC |
|---|---|---|---|---|---|---|---|
| (inch) | LENGTH(mm) | MAX(Kg/Hr) | LENGTH(m) | LENGTH(m) | LENGTH(m) | ZONE(SET) | POWER(KW) |
| 5 | 200~550 1000 | 18 | 7 | 3 | 2 | 25 | |
| 6 | 250~650 | 1500 | 19 | 8 | 4 | 3 | 35 |
| 7 | 300~750 | 2000 | 20.5 | 9 | 5 | 3 | 45 |
| 8 | 300~800 | 2500 | 21.8 | 10 | 6 | 4 | 55 |
| 8 | 350~900 | 3000 | 22.3 | 10 | 6 | 4 | 65 |
| 10 | 400~1000 | 3500 | 23.5 | 11 | 7 | 5 | 75 |
| 11 | 400~1100 | 4000 | 24.7 | 12 | 7.5 | 5 | 85 |
-

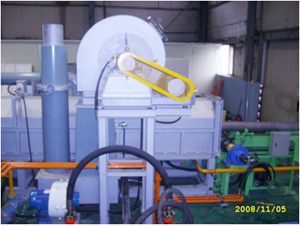

Log Heater
1) 열효율이 높읍니다
High thermal efficiency (45~50%)
2) Hot air jet 방식으로 billet를 예열합니다.
Billets are preheated by hot air jet
3) Heating zone ; 2~6
4) Gas burner ; Premixer type
5) Hearth roller ; Bush type
6) Door sealing이 완벽합니다.
Complete door sealing. Complete door sealing
7) 연료 ; LNG or LPG
8) Gas 소모량
Gas Consumption Rate ; 220,000kcal/ton
9) 1차 gas 공급 압력
Primary Gas Supplying Pressure ; 0.3~0.5 kg/㎠
-

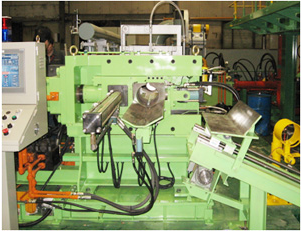

Log Shear
1) 빠른 절단에 의해 문 열림 시간이 줄어듭니다.
Rapid cutting process minimizes door opening time2) 2상의 나이프가 shear 입.출구에 설치되어 billet 절단면의 변형이 2mm 이내 입니다.
Circle clamps(knives) at the openings ensure the billet's cutting area variation is within 2mm3) 수평 절단 방식으로 분해 보수가 쉽습니다.
Horizontal shearing type makes the machinery easy to disassemble or perform maintenance4) Pusher 속도를 비례 제어하여 절단길이 오차가 ±1mm 이내 입니다.
Proportional controlling of the pusher speed allows cutting length variation within ±1mm5) 아세틸렌 그을림 장치가 장착됩니다.
The machinery is equipped with an Acetylene Sooter6) Brushing machine (Option)
Brushing machine can be installed as an option
-

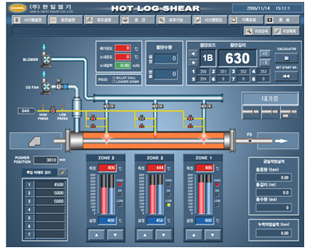

Control System
1) P/C 제어 방식으로서 압출 data를 표시, 저장합니다.
Operation data is displayed/recorded through P/C control system
- 기계 고장부위 및 해결방법을 표시합니다.
Malfunctions and corresponding solutions are automatically displayed
- 압출 생산 양과 수량을 표시. 기록합니다.
Production quantity and lengths are displayed/recorded2) 작업자가 기계 동작 사항을 설정할 수 있습니다.
Operator can set parameters for operation
( Billet 절단 길이, 로내 압력, Pusher 속도 등 )
( Billet cutting lengths, Furnace pressure, Pusher speed, etc.)3) 자동 온도 조절 및 경보 장치
Automated temperature control ＆ alarm system
( Log 온도. 로내 온도. 배기 온도 )
(Log temperature, Furnace temperature, exhaust temperature, etc.)4) 급속종료냉각 과정에 따라 금속 조직 비대화를 방지합니다.
Rapid cooling system procedure prevents Grain growth5) Internet line을 연결하여 원격 진단 및 제어가 가능합니다.
(Option) Internet line can be connected for remote diagnostics and control, as an option
.jpg)
-

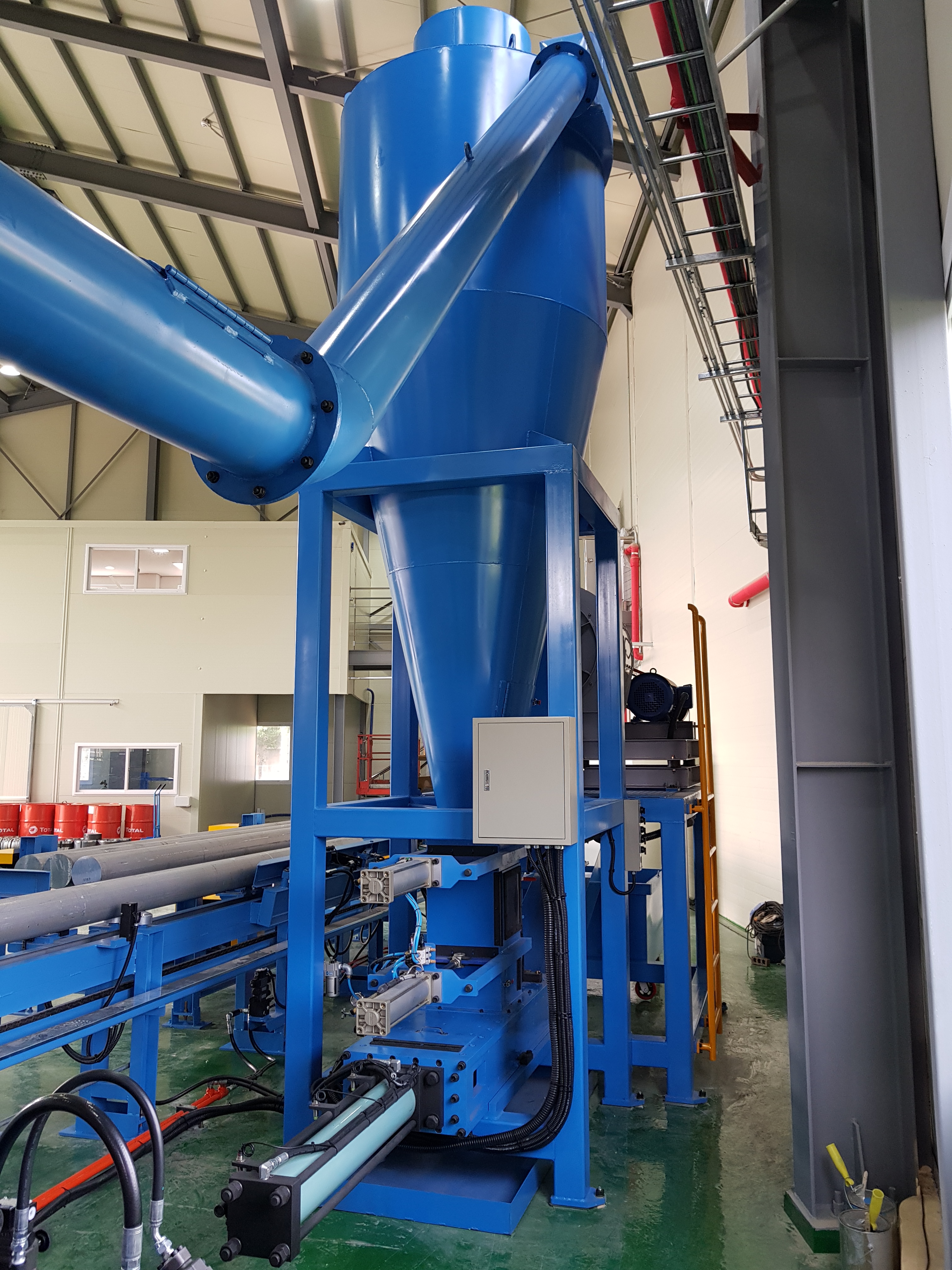

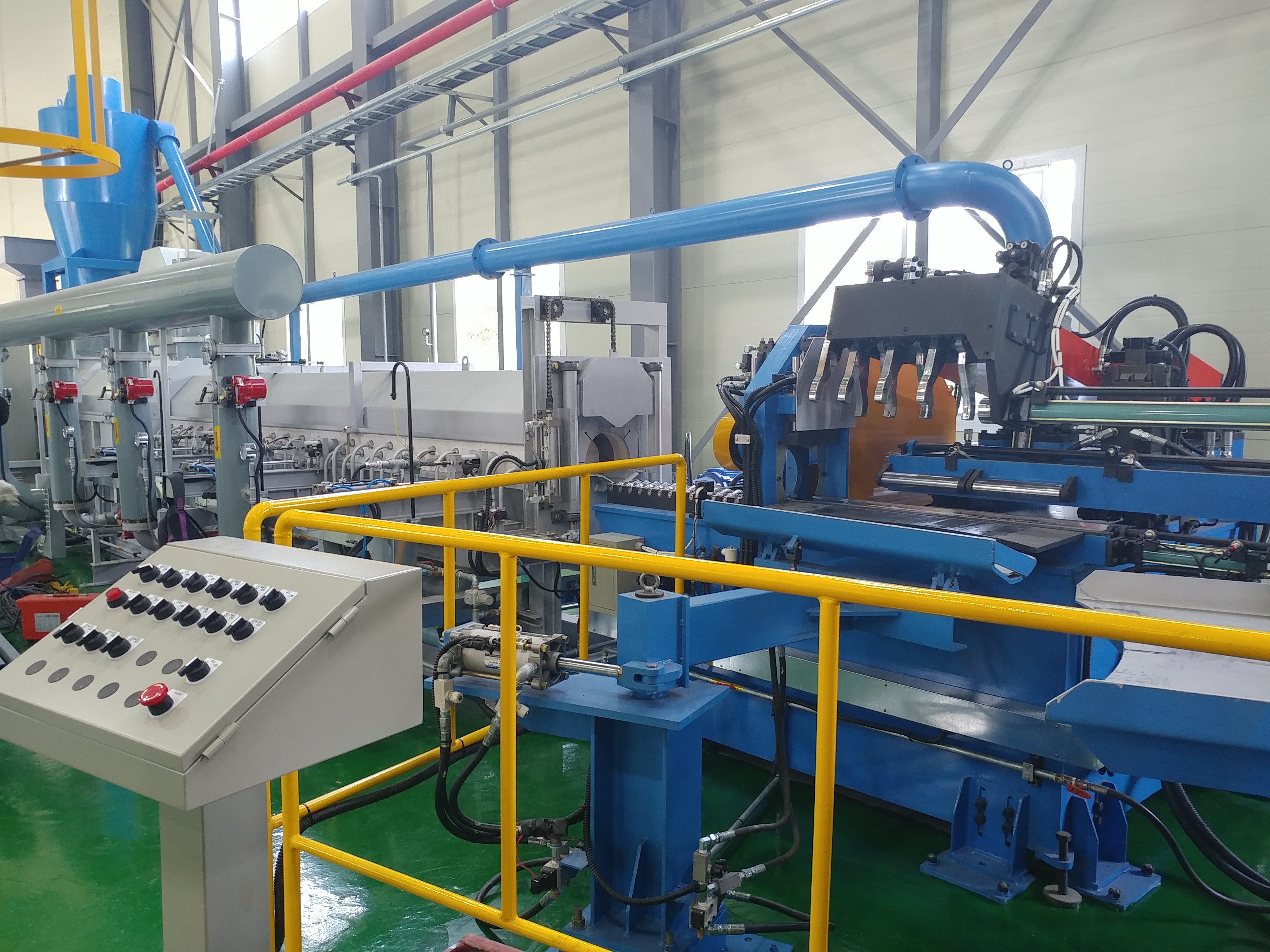

Hot Saw
